Camara IP echando humo quizas por usar fuente con polaridad invertida

Mensajepor murtrum » 26 Nov 2016, 18:29

Hola a todos,

hace varios años que no paso por el foro, es que voy cambiando de "hobby", ahora estoy con los drones.

el tema del post es que han conectado una camara IP ESCAM comprada en banggood, nueva a estrenar, y no se si se equivocaron de cargador que dicen que empezo a salir humo cuando la conectaron.

he mirado la placa y tiene quemado un componente que supongo será un diodo, no lo se, es muy pequeño y cuadrado, solo 2 conexiones de soldadura, a ver si subo una foto de la placa, es que no tengo la camara IP aquí. tengo que pedir que envíen la foto.

y otra pregunta, tengo un soldador que ya tiene la punta muy desgastada, donde se consiguen esas puntas, en ebay?

muchas gracias.

Saludos y Felices Fiestas.

Avatar de Usuario
GXY
Atari 1040 STf
Atari 1040 STf
Mensajes: 898
Registrado: 05 Oct 2013, 08:21
Sistema Favorito: Commodore Amiga
primer_sistema: Spectrum +2
consola_favorita: Sony PlayStation 1
Primera consola: Sony PlayStation 1
Gracias dadas: 17 veces
Gracias recibidas: 26 veces

Re: Camara IP echando humo quizas por usar fuente con polaridad invertida

Mensajepor GXY » 27 Nov 2016, 12:33

las puntas para soldador se consiguen en tiendas que vendan los soldadores. generalmente tiendas de componentes electronicos, y algunas ferreterias y suministradores de equipo electrico o de comunicaciones.

por ebay tambien, pero seguramente sera mas rapido que busques en comercios locales.

respecto a la camara frita, yo me inclino porque la camara viniera defectuosa de serie. yo contactaria con el vendedor detallando circunstancias. el problema es que seguramente aunque ofrezca garantia o cambio seguramente no salga a cuenta enviar el cacharro de vuelta (los gastos de envio de españa a china son bastante elevados).
RetroPescando... :mrgreen:

murtrum
MSX Turbo R
MSX Turbo R
Mensajes: 392
Registrado: 13 Abr 2012, 01:06
Gracias dadas: 4 veces
Gracias recibidas: 1 vez

Re: Camara IP echando humo quizas por usar fuente con polaridad invertida

Mensajepor murtrum » 27 Nov 2016, 18:37

Si, es cierto, mejor una ferreteria o tienda de equipos electricos de la zona para comprar el recambio del soldador.

Creo que el problema de la camara fue la fuente de alimentación que traia, porque dicen que conectaron la camara y empezo a salir humo, y pasa salir de dudas conectaron otra camara que tenian funcionando perfectamente a la misma fuente y también la quemaron.

El problema de reclamar al vendedor es que compraron en tienda china banggood y pagaron con tarjeta en vez de paypal.

Les he dicho que no tiren las camaras quemadas que pueden servir de recambio de las otras.

los componentes esos rectangulares pequeños son diodos? tienen solo 2 conexiones, no son capacitores, no son transistores, no son chips.
Resistencias? pero no tienen codigo de color.

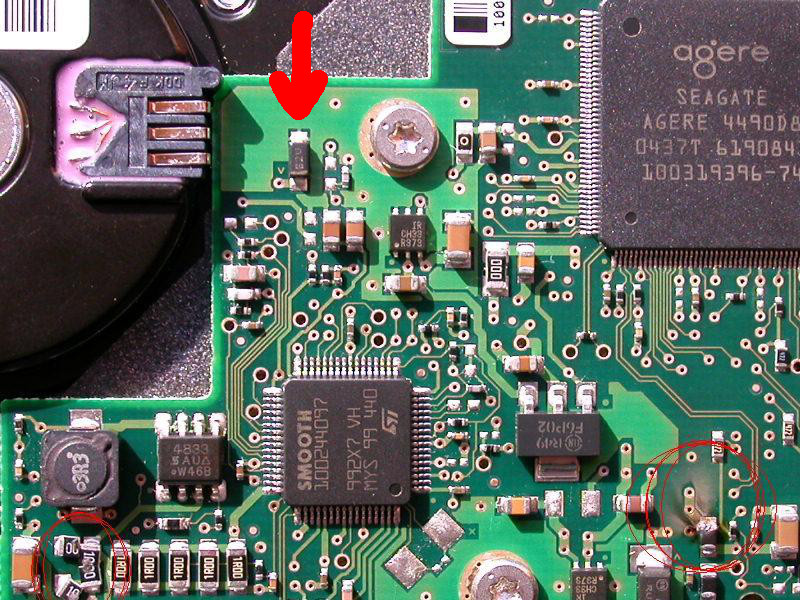

os dejo una foto con una flecha roja que indica el tipo de componente del que hablo (la foto es generica no es de la camara)

y otra pregunta, los soldadores que parecen pistolas que diferencia tienen con los otros tipo lapiz?

Muchas gracias.

GXY escribió:las puntas para soldador se consiguen en tiendas que vendan los soldadores. generalmente tiendas de componentes electronicos, y algunas ferreterias y suministradores de equipo electrico o de comunicaciones.

por ebay tambien, pero seguramente sera mas rapido que busques en comercios locales.

respecto a la camara frita, yo me inclino porque la camara viniera defectuosa de serie. yo contactaria con el vendedor detallando circunstancias. el problema es que seguramente aunque ofrezca garantia o cambio seguramente no salga a cuenta enviar el cacharro de vuelta (los gastos de envio de españa a china son bastante elevados).
Adjuntos

Conectado
Avatar de Usuario
aRbert-II
Atari 1040 STf
Atari 1040 STf
Mensajes: 744
Registrado: 29 Dic 2004, 03:03
primer_sistema: PC
consola_favorita: Sega Master System
Primera consola: TV Games/Pong Clone
Ubicación: Cádiz
Gracias dadas: 60 veces
Gracias recibidas: 26 veces

Re: Camara IP echando humo quizas por usar fuente con polaridad invertida

Mensajepor aRbert-II » 27 Nov 2016, 20:24

Tienes que ponernos una foto de la cámara. No tiene por qué ser el mismo componente el de esta foto que has puesto.

Con ese tipo de encapsulado SMD puede ser una resistencia (las SMD no llevan código de color), un fusible, un diodo, un diodo zenner, un condensador... en definitiva, puede ser muchas cosas.

Si se ha quemado por meterle la polaridad invertida es muy posible que sea un diodo, pero habría que asegurarse.

Lo dicho, ponnos una foto real de la avería, seguro que damos con la tecla.
⊙︿⊙ ᄅ-ʇɹәqɹɐ

HILO DE REGALOS EN ZDP
HILO DE VENTAS EN ZDP

<<<--- Busco panera barata, no me importa si no funciona ni lleva cables --->>>

murtrum
MSX Turbo R
MSX Turbo R
Mensajes: 392
Registrado: 13 Abr 2012, 01:06
Gracias dadas: 4 veces
Gracias recibidas: 1 vez

Re: Camara IP echando humo quizas por usar fuente con polaridad invertida

Mensajepor murtrum » 28 Nov 2016, 21:15

Vale, el fin de semana me traen las 2 cámaras que se les han quemado y les haré las fotos y las subiré aquí.

Muchas gracias.

aRbert-II escribió:Tienes que ponernos una foto de la cámara. No tiene por qué ser el mismo componente el de esta foto que has puesto.

Con ese tipo de encapsulado SMD puede ser una resistencia (las SMD no llevan código de color), un fusible, un diodo, un diodo zenner, un condensador... en definitiva, puede ser muchas cosas.

Si se ha quemado por meterle la polaridad invertida es muy posible que sea un diodo, pero habría que asegurarse.

Lo dicho, ponnos una foto real de la avería, seguro que damos con la tecla.

Avatar de Usuario
GXY
Atari 1040 STf
Atari 1040 STf
Mensajes: 898
Registrado: 05 Oct 2013, 08:21
Sistema Favorito: Commodore Amiga
primer_sistema: Spectrum +2
consola_favorita: Sony PlayStation 1
Primera consola: Sony PlayStation 1
Gracias dadas: 17 veces
Gracias recibidas: 26 veces

Re: Camara IP echando humo quizas por usar fuente con polaridad invertida

Mensajepor GXY » 29 Nov 2016, 00:19

el componente frito puede ser un diodo TVS. se utilizan para proteccion electrica por ejemplo en los discos duros.

prueba a desoldarlo y ver si la camara funciona (con una fuente confiable)

si funciona, es un diodo TVS. se puede conseguir en algunas tiendas de componentes electronicos, y por internet, o desguazandolos de discos duros averiados.

y si. funcionan asi. si entra la corriente que no debe (por excesiva y/o inversa) se inmolan (queman), protegiendo a lo que haya detras, que es electronica mas delicada.
RetroPescando... :mrgreen:

murtrum
MSX Turbo R
MSX Turbo R
Mensajes: 392
Registrado: 13 Abr 2012, 01:06
Gracias dadas: 4 veces
Gracias recibidas: 1 vez

Re: Camara IP echando humo quizas por usar fuente con polaridad invertida

Mensajepor murtrum » 21 Dic 2016, 23:12

Hola a todos,

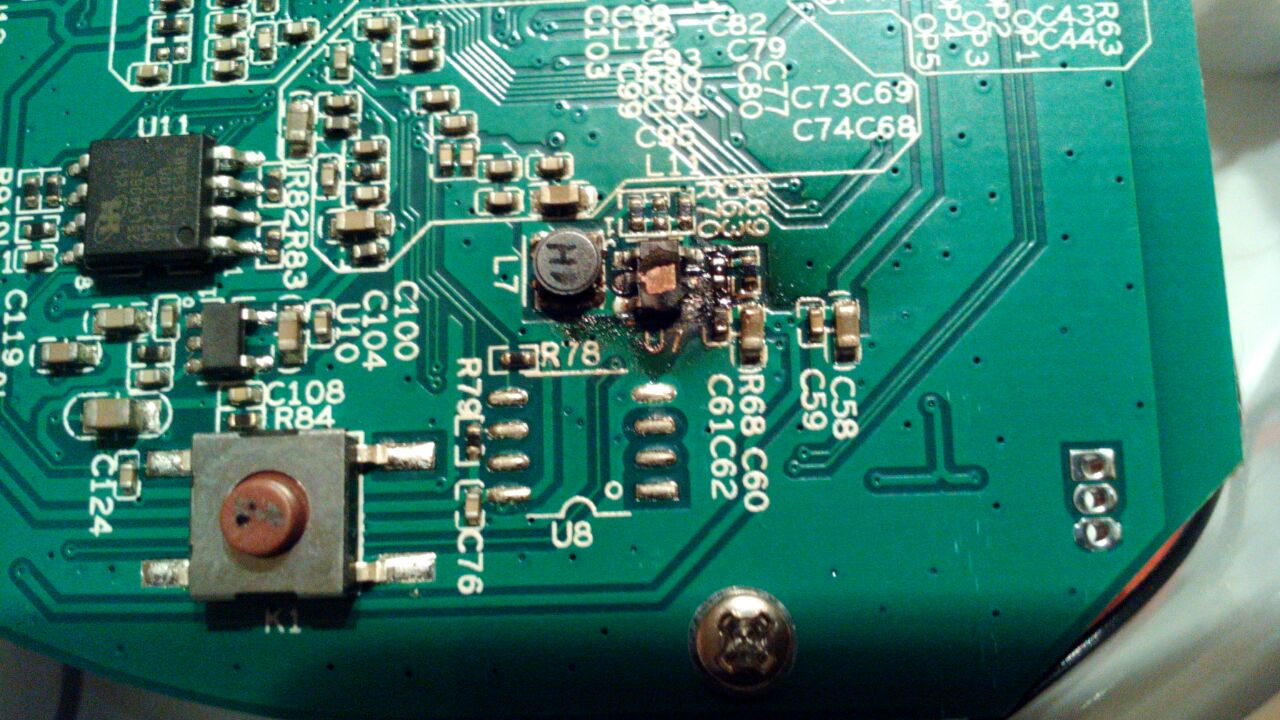

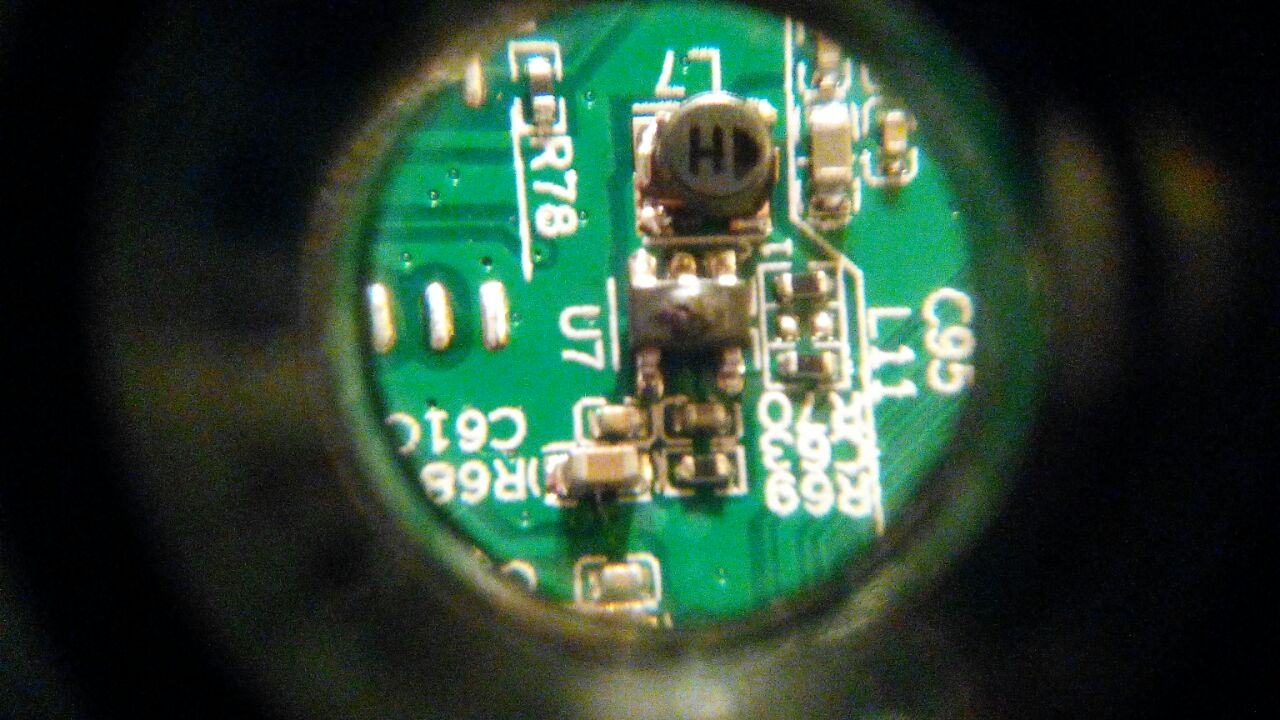

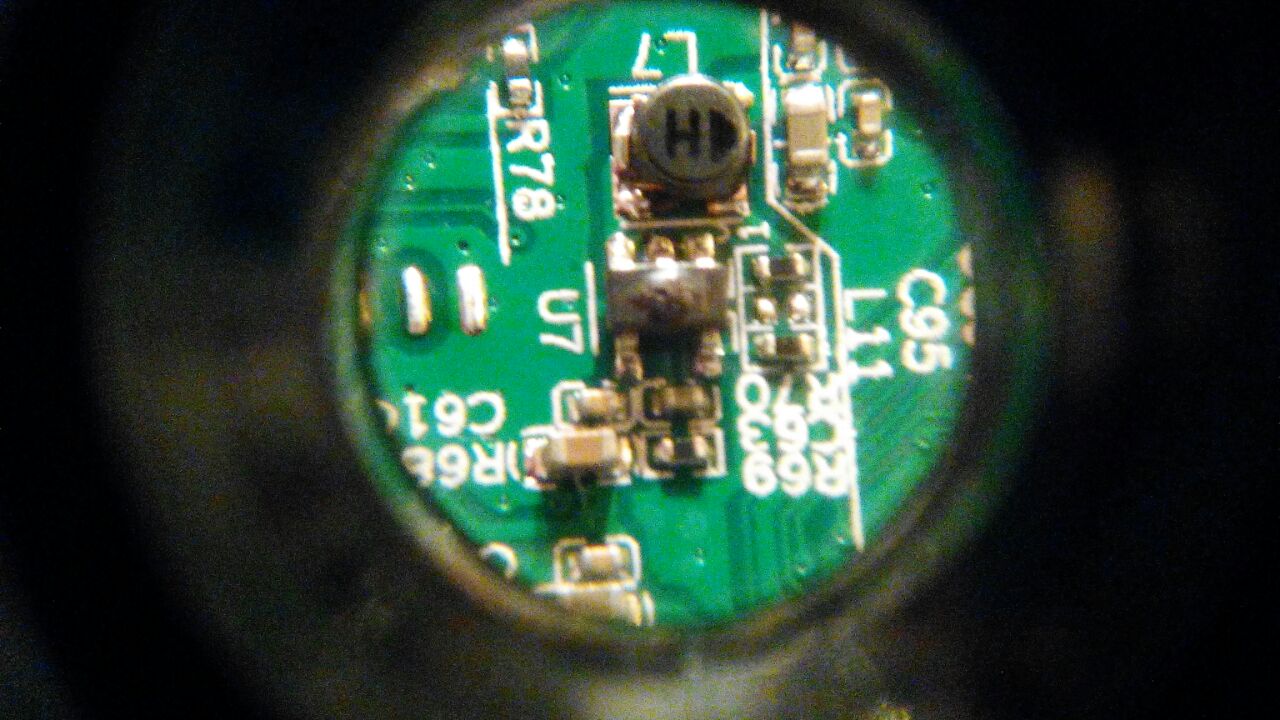

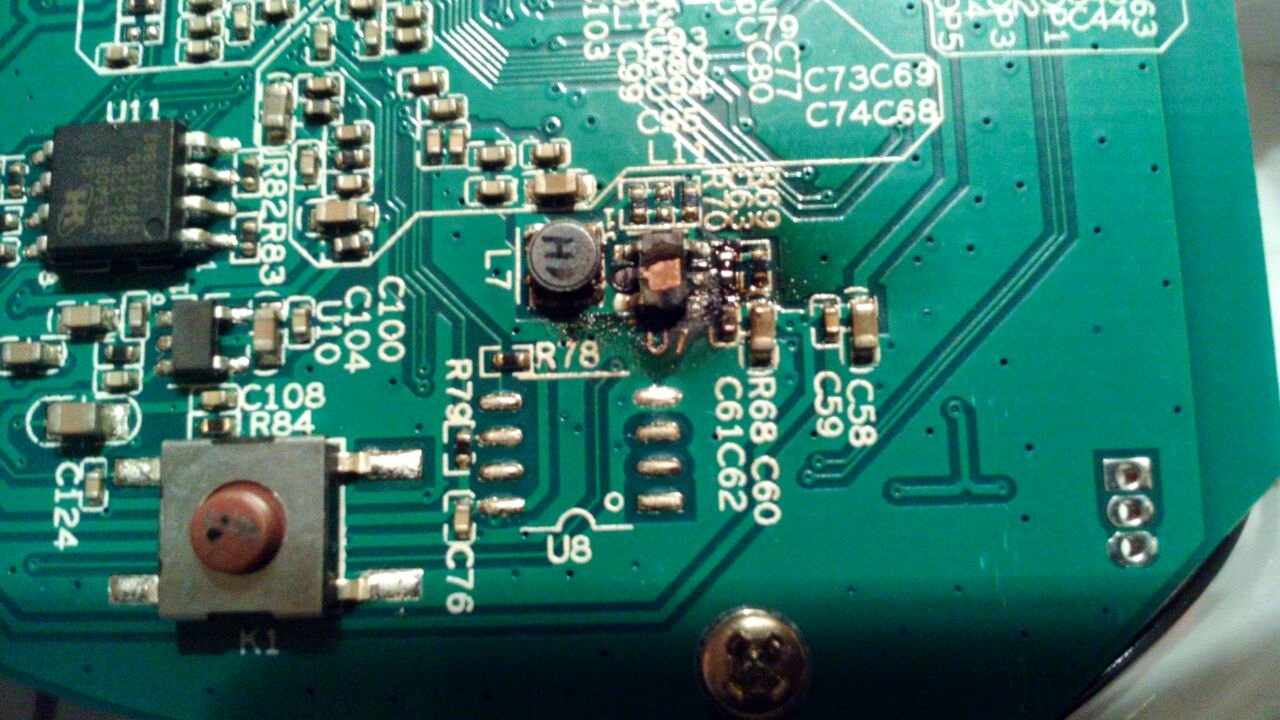

les adjunto fotos de la placa de la cámara donde se puede ver el componente.
son 2 placas que no funcionan, o sea, 2 camaras IP, en una se ve el componente casi desintegrado y en la otra el mismo componente a punto de explotar.

es un componente de 5 patas, es en la placa base dice U7

Muchas gracias.

Felices Fiestas.
Adjuntos

Avatar de Usuario
GXY
Atari 1040 STf
Atari 1040 STf
Mensajes: 898
Registrado: 05 Oct 2013, 08:21
Sistema Favorito: Commodore Amiga
primer_sistema: Spectrum +2
consola_favorita: Sony PlayStation 1
Primera consola: Sony PlayStation 1
Gracias dadas: 17 veces
Gracias recibidas: 26 veces

Re: Camara IP echando humo quizas por usar fuente con polaridad invertida

Mensajepor GXY » 22 Dic 2016, 00:28

de 5 pines no es un TVS, y esta bien bizcochao.

quiza sea un regulador de corriente. ni idea, la verdad.
RetroPescando... :mrgreen:

murtrum
MSX Turbo R
MSX Turbo R
Mensajes: 392
Registrado: 13 Abr 2012, 01:06
Gracias dadas: 4 veces
Gracias recibidas: 1 vez

Re: Camara IP echando humo quizas por usar fuente con polaridad invertida

Mensajepor murtrum » 22 Dic 2016, 08:46

GXY escribió:de 5 pines no es un TVS, y esta bien bizcochao.

quiza sea un regulador de corriente. ni idea, la verdad.

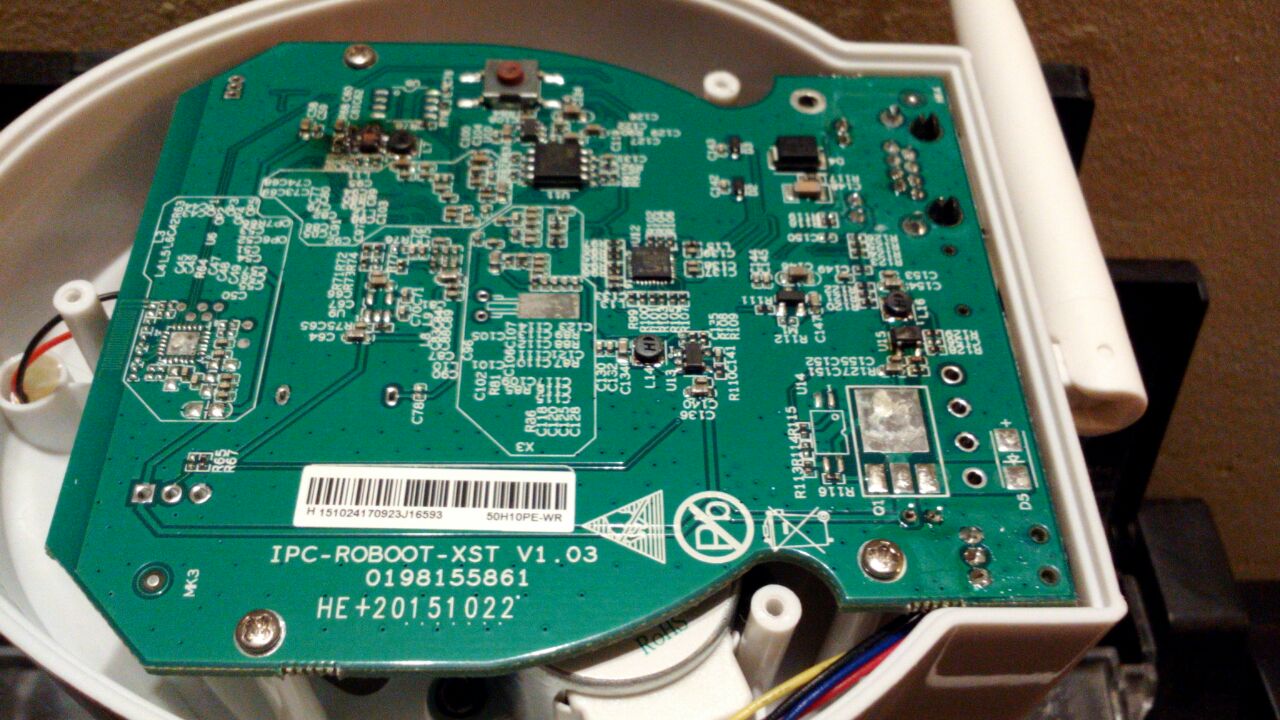

En la foto de la placa completa se ve que el mismo componente (junto al redondo con la H) aparece 3 veces en la placa base

como son 2 placas que no funcionan quizas le reemplace uno de los quemados por otro sano de otra placa a ver si al menos vuelve a funcionar una.

también se podria preguntar al fabricante por email a ver si pueden dar la información.

Saludos.
